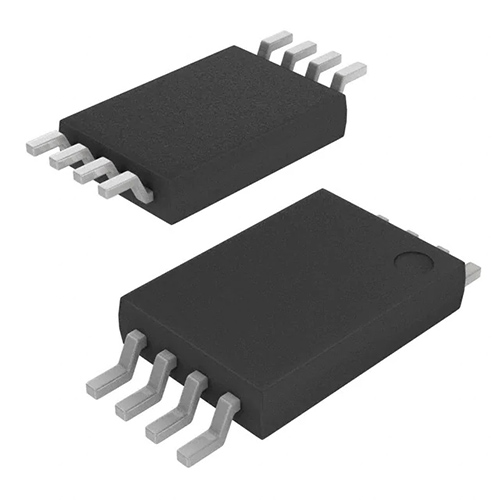

ИС для Microchip EEPROM 2KBIT I2C

Microchip Technology Inc. 24AA024/24LC024/24AA025/24LC025 представляет собой 2-килобитное последовательное электрически стираемое ППЗУ с диапазоном напряжения от 1,7 В до 5,5 В. Устройство организовано в виде единого блока памяти 256 x 8 бит с двухпроводным последовательным интерфейсом. Конструкция с малым током позволяет работать с типичными резервными и активными токами всего 1 мкА и 1 мА соответственно. Устройство имеет возможность записи страницы до 16 байт данных. Функциональные адресные линии позволяют подключать до восьми устройств 24AA024/24LC024/24AA025/24LC025 на одной шине для непрерывной памяти EEPROM объемом до 16 КБ.

1). Однополярное питание с рабочим напряжением от 1,7 В до 5,5 В для устройств 24AA024/24AA025, 2,5 В для устройств 24LC024/24LC025

2). КМОП-технология с низким энергопотреблением: - Ток чтения 1 мА, типичный - Ток в режиме ожидания 1 мкА, типичный

3). 2-проводной последовательный интерфейс, совместимый с I2C™

4). Возможность каскадирования до восьми устройств

5). Триггерные входы Шмитта для шумоподавления

6). Выходной контроль наклона для устранения отскока земли

7). Совместимость с тактовой частотой 100 кГц и 400 кГц

8). Время записи страницы Максимум 5 мс

9). Самосинхронный цикл стирания/записи

10). 16-байтовый буфер записи страниц

11). Аппаратная защита от записи на устройствах 24XX024

12). Защита от электростатического разряда >4000 В

13). Более 1 миллиона циклов стирания/записи

14). Хранение данных >200 лет

15). Доступно заводское программирование

16). Пакеты включают 8-выводные PDIP, SOIC, TSSOP, DFN, TDFN и MSOP.

17). 6-выводный пакет SOT-23, только 24XX025

18). Не содержит свинца и соответствует требованиям RoHS

19). Температурные диапазоны: - Промышленный (I): от -40°C до +85°C - Автомобильный (E): от -40°C до +125°C
